Planungsdokumente zur Neuplanung der ICE-Strecke Ebensfeld - Erfurt im Abschnitt Lichtenfels - Rödental

Im Mai 2007 wurde im Bundesverkehrsministerium angeregt, für die extrem teure und völlig veraltete ICE-Trassenplanung (Nürnberg -) Ebensfeld - Erfurt im Abschnitt Lichtenfels - Rödental (Abschnittslänge: 25 km) eine Neuplanung durchzuführen. Hier fand im Unterschied zu Abschnitten im Thüringer Wald noch keinerlei Bautätigkeit statt und der Widerstand der Region ist besonders groß. Die Neuplanung drängte sich geradezu auf, weil den Gemeinden drohte, von beiden Seiten durch zwei neue Verkehrstrassen eingekesselt zu werden: durch die neue Autobahn Lichtenfels - Coburg - Erfurt, die bereits fertiggestellt ist, und durch die geplante ICE-Trasse.

Die VIEREGG-RÖSSLER GmbH hatte den Auftrag erhalten, eine neue Streckenführung auszuarbeiten. Diese neue Planung wurde mit den betroffenen Bürgermeistern diskutiert, anschließend nochmals leicht abgewandelt und dann in den Parlamenten der betroffenen Kommunen (Stadtrat bzw. Gemeinderat, Kreistag) vorgestellt und mit jeweils über 90% Zustimmung verabschiedet, wobei gleichzeitig die alte Planung erneut abgelehnt wurde. Die Trasse nach neuer Planung, die in enger Bündelung mit der neuen Autobahn Lichtenfels - Coburg - Erfurt verlaufen soll, ist um mindestens 500 Mio EUR kostengünstiger als die bisher geplante Trasse; sie ermöglicht dieselben Fahrzeiten wie die ursprünglich geplante Strecke.

Planungsstand: 21.9.2007 (Kurz- und Langfassung 2. Auflage)

Zusammenfassung 4 Seiten

2 Seiten Text, 1 Seite Tabellen, 1 Seite Übersichtskarte
ICE-Zusammenfassung.pdf

Kurzfassung 11 Seiten

Kurzfassung der Studie, nur Text (10 Seiten, Din A4)
ICE-Kurzfassung-Text.pdf

Abbildung 1 (übersichtslageplan 1:100.000, Din A4)
Abb1.pdf

Langfassung

Langfassung der Studie, nur Text (35 Seiten, Din A4)
ICE-Langfassung-Text.pdf

Abbildungen 1 und 2 (übersichtslageplan 1:100.000 sowie Grafik "Separat nutzbare Abschnitte")
Abb1-2.pdf

Höhenpläne und Krümmungsband (3 Seiten Din A3 quer)
Aufrisszeichnungen.pdf

Lagepläne im Maßstab 1:25.000 (5 Seiten Din A4, 4,5 MB)
Lageplaene-A4.pdf

Anlagen 1 und 2: Ermittlung der Baukosten und Erläuterungen zu CO 13 neu (nur Text 5 Seiten, Din A4)
Anlagen1-2.pdf

großer Lageplan als PDF-Datei

Lageplan entsprechend der o.g. 5 Seiten Din A4 im Maßstab 1:25.000, aber auf einer großen Einzelseite (nur zum Betrachten im Acrobat Reader und Lupenfunktion, nicht zum Ausdrucken, 4,5 MB) Lageplan-gesamt.pdf

Luftbilder im Maßstab 1:5.000

Die Luftbilder sind jeweils größer als Din A3 und können nur auf speziellen Großformatdruckern ausgegeben werden, lassen sich aber per Lupenfunktion im Acrobat Reader mit hoher Auflösung betrachten. Die Dateigröße beträgt jeweils 2 bis 5 MB.

km 0,0 bis 4,3: Ausbaustrecke Bahnhof Lichtenfels, Wallenstadt, Tunnel Schney
Lichtenfels-Schney.pdf

km 4,0 bis 8,0: Ausbaustrecke nördl. Tunnelende Schney, Hammer, Seehof
Seehof.pdf

km 7,7 bis 12,4: Ausbaustrecke nördl. Seehof, Neubaustrecke Ebersdorf - Friesendorf; Südanbindung Coburg km 0,0 bis 1,6 (östlich A 73)
Ebersdorf-Friesendorf.pdf

Südanbindung Coburg km 1,4 bis 7,3 (westlich A 73):
Grub-Creidlitz.pdf

A73-parallele Neubaustrecke nördlich Friesendorf km 12,4 bis km 17,9 (Rödental)
Rohrbach-Luetzelbuch.pdf

Allgemeine Erklärung der verwendeten Farben bei Luftbildern:

Rot: Gleise der ICE-Trasse
Lila: Gleise der Südanbindung Coburg
Weißer Untergrund unter den roten/lila Gleisen: Neutrassierung außerhalb von Bahngrund, d.h. Linienverbesserung oder Neubaustrecke
Luftbild-Untergrund scheint unter den roten/lila Gleisen durch: Veränderte Gleislage bzw. neue Gleise auf Bahngrund
Grün: Dammschüttungen
Beige: Einschnitte
Gelb: Eisenbahnbrücken und Tunnelmünder
Blau: Straßenbrücken
Weiß gestrichelt: Stützwände, in der Regel Gabionen (mit Steinen gefüllte Drahtkörbe)

Luftbilder im Maßstab 1:10.000

Möglicher Lärmschutz im Bereich der Ausbaustrecke Ebensfeld - Lichtenfels:

Ortsbereich von Staffelstein + Unterzettlitz
Staffelstein.pdf

Schönbrunn (Stadt Staffelstein) und Reundorf (Stadt Lichtenfels)
Schoenbrunn-Reundorf.pdf

Weitere Dateien

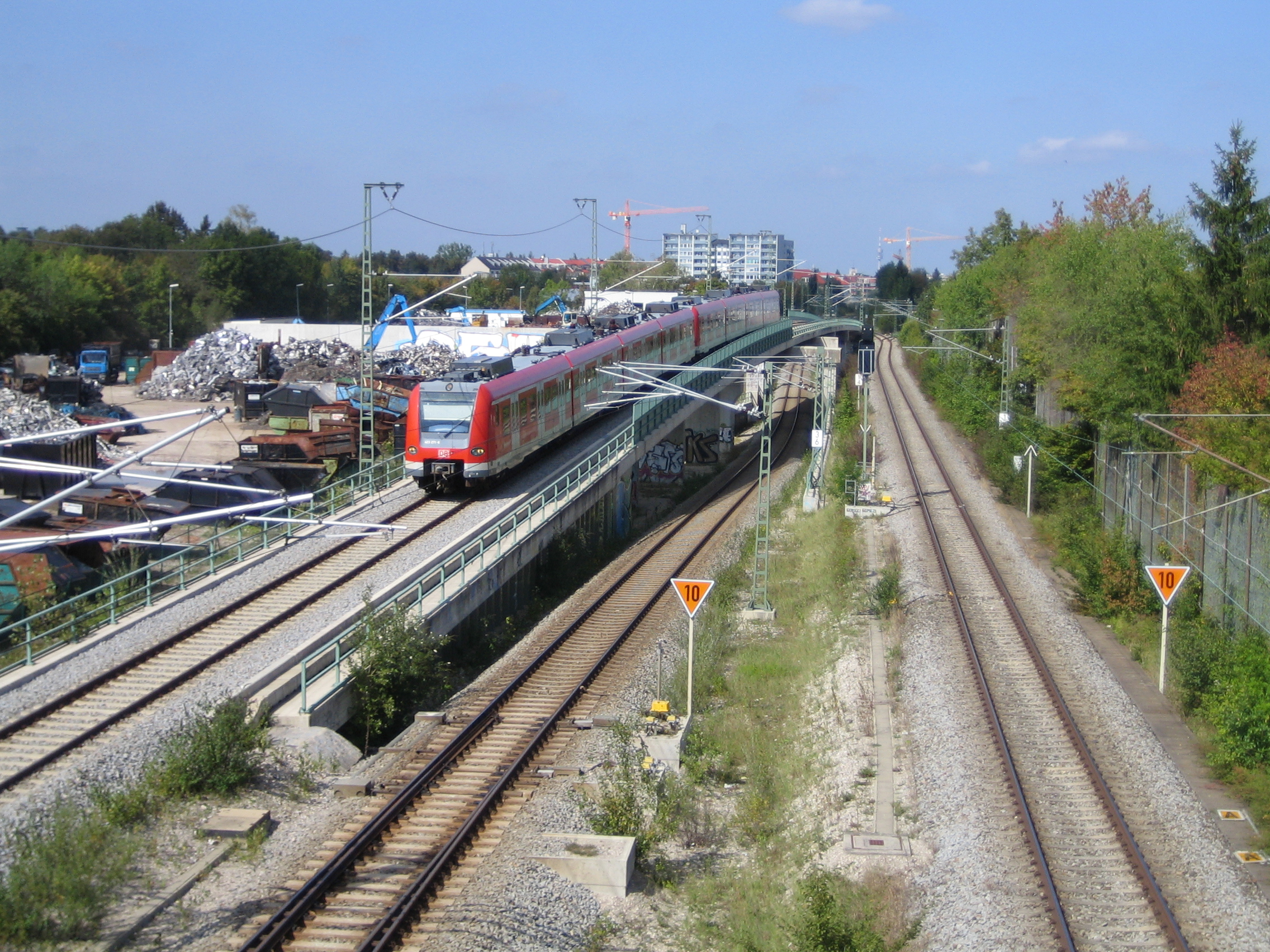

Bild eines überwerfungsbauwerkes (München-Giesing) ähnlich dem möglichen Bauwerk in Lichtenfels
